概述

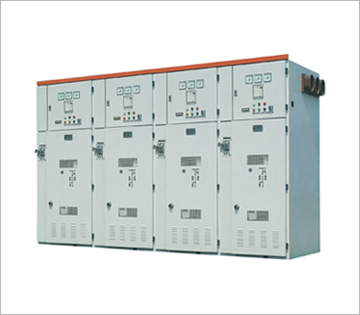

XGN金属封闭式固定开关设备是我公司引进国外先进技术并按照国内农电及城网改选之要求而自行设计、研制成功的新一代高压电器产品。经严格的型式试验和长期试运行考核，各项技术性能指标全达到IEC298和GB3906标准。此单元柜其操作方式分为手动、电动两种。柜体采用进口敷铝板经数控机床加工后铆接而成，防护等级达到IP3X，并具有可靠的机械联锁和防误操作功能。本产品具有体积小、重量轻、外形美观、操作简便、长寿命、高参数、无污染、少维护等极其显著的特点。
用途
XGN金属封闭式固定开关设备适用于额定电压10kV，额定频率50Hz，系统短路电流20KA及以下三相交流配电系统，作为负荷电流的合、分、短路电流的关合和开断及配电变压器的保护之用。可构成环网供电单元，终端供电。还可以按变配电站主接线要求进行任意组合。是目前中小型工厂、配电所、住宅小区、高层建筑、学校配电建设的理想产品。
使用环境条件
A、 海拔不超过1000m
B、 周围空气温度：上限+40℃
下限：-25℃
C、 相对湿度；日平均值不大于95%
月平均值不大于90%
D、 周围空气不受腐蚀性气体或可燃性气体、水蒸气等明显污染
E、 无经常性的剧烈振动。
技术特性
|
名 称 |
单 位 |
参 数 |
|
额定电压 |
KV |
10 |
|
最高工作电压 |
KV |
12 |
|
额定频率 |
Hz |
50/60 |
|
主母线额定电流 |
A |
630 |
|
主回路、接地回路额定短时耐受电流 |
KA/S |
20/3 |
|
主回路、接地回路额定峰值耐受电流 |
KA |
50 |
|
主回路、接地回路额定短路关合电流 |
KA |
50 |
|
负荷开关额定电流开断次数 |
次 |
100 |
|
额定转移电流 |
A |
1700 |
|
熔断器最大额定电流 |
A |
160 |
|
熔断器开断电流 |
KA |
31.5-50 |
|
负荷关机械寿命 |
次 |
5000 |
|
接地开关机械寿命 |
次 |
1000 |
|
1min工频耐压（有效值）
相间、对地/隔离断口 |
KV |
42/48 |
|
雷电冲击耐受电压（峰值）
相间、对地/隔离断口 |
KV |
75/85 |
|
二次回路1min工频耐压 |
KV |
2 |
|
防护等级 |
IP3X |
|
