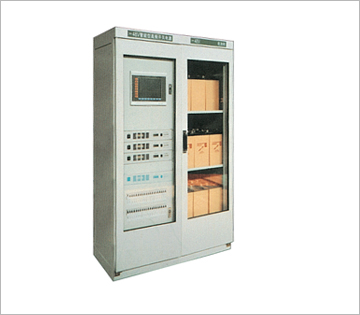

直流屏技术指标:
1) 交流测量精度：220V及380V±15% 范围内 ≤ 1.0 %
2) 直流测量精度：控母电压： 110V~240V范围内 ≤ 0 .5%
合母电压： 286V~198V范围内 ≤ 0.5%
充电电压： 286V~198V范围为 ≤ 0.5%
电池电压： 12.5V±10%范围为 ≤ 0.5%
控母、充电电流: 10%Ie~100%Ie范围内 ≤ 0.5%
3) 充电控制参数：调压口输出电压(DC)：0 ~ 8.0V受控 (100mA)
4) 温度检测：1路电池室温度 -40℃~125℃
109路电池温度巡检 -55℃~125℃
5) 电池在线检测： 256路
6) 绝缘在线检测： 8~64路,可定制
7) 支路开关状态检测： 8~64路
8) 硅链控制： 5级
9) 故障记录： 64条
10）继电器触点：220V / 2A
直流屏工作条件：
1) 工作电源： AC320V~420V
试机电源： AC320V~420V 50Hz±10%
2) 工作环境温度 ： 0℃ ~ 45℃
3) 空气相对湿度 ： ≤ 85RH
4) 运行场所： 无强烈振动和冲动、无严重尘埃、无腐蚀性气体、无导电性和爆炸性介质、通风良好。
5) 部适用范围：DC110V系统，DC220V系统均能满足使用。
说明：本说明书的参数设置均以220V系统为例，110V系统参数作相应调整
系统配置直流电源系统由多功能监控模块，高频开关充电模块，电池模块、直流馈出等几部分组成。
直流系统监控模块直流屏多功能集中监控模块是自行开发，全数字化控制、保护、管理、测量的新型直流监控装置。装置硬件高度集成化，采用单板结构（All in one），内含绝缘监察、电池检测、接地选线、电池活化、硅链稳压、微机中央信号等功能。主机配置大液晶触摸屏，各种运行状态和参数均以汉字显示，整体设计方便简洁符合用户使用习惯。
|
