一、 概述

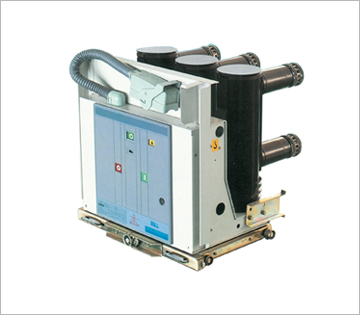

VBI15-12型系列真空断路器系户内高压开关设备，适用于额定电压12千伏，频率50赫兹的三相电力系统中，作为保护和控制电器使用，由于真空断路器的特殊优越性，尤其适用于需要额定电流下和频繁操作或多次开断短路电流的场所。
二、 使用环境条件
1. 正常使用的环境条件
海拔高度：1000m及以下地区
环境温度：最高温度 +40℃
最低温度 -15℃
日平均值不大于 +30℃
日平均相对湿度 95%
月平均相对湿度 90%
日平均饱和蒸汽压 ≤2.2╳10-3Mpa
月平均饱和蒸汽压 ≤1.8╳10-3Mpa
地震烈度：不超过8度
产品应在无滴水、火灾、爆炸危险、化学腐蚀及剧烈震动的场所。
2. 特殊工作条件
当使用环境条件为高海拔、高湿度、温度变化较大的气候环境或是其他特殊环境条件时，请与制造厂家协商相关制造技术。
三、 主要规格及技术参数
|
序号 |
项目 |
单位 |
技术数据 |
|
1 |
额定电压 |
KV |
12 |
|
2 |
额定绝缘水平 |
额定短时公平耐受电压(1min) |
42 |
|
3 |
额定雷电冲击耐受电压(峰值) |
75 |
|
4 |
额定频率 |
HZ |
50 |
|
5 |
额定电流 |
A |
630/1250 |
1250/1600 |
|
6 |
额定短路开断电流 |
KA |
20/25 |
31.5 |
|
7 |
额定短时耐受电流 |
20/25 |
31.5 |
|
8 |
额定峰值耐受电流 |
50/63 |
80 |
|
9 |
额定短路关合电流(峰值) |
50/63 |
80 |
|
10 |
4S热稳定电流 |
20/25 |
31.5 |
|
11 |
额定动稳定电流 |
50/63 |
80 |
|
12 |
额定电容器组关合涌流 |
12.5(频率不大1000HZ) |
|
13 |
额定单个/背对背电容器组开断电流 |
A |
630/400 |
|
14 |
额定短路持续时间 |
S |
4 |
|
15 |
二次回路工频耐受电压 |
V |
2000 |
|
16 |
分闸时间(额定电压) |
MS |
≤50 |
|
17 |
合闸时间(额定电压) |
≤70 |
|
18 |
机械寿命 |
次 |
30000 |
|
19 |
额定电流开断次数(电寿命) |
30000 |
|
20 |
额定短路电流开断次数 |
50 |
|
21 |
动、静触头允许磨损累计厚度 |
Mm |
3 |
|
22 |
储能时间 |
S |
≤15 |
|
23 |
触头开距 |
Mm |
11±1 |
|
24 |
接触行程 |
3-4 |
|
25 |
触头合闸弹跳时间 |
Ms |
≤2 |
|
26 |
三相分、合闸不同期性 |
≤2 |
|
27 |
平均分闸速度1 |
M/s |
0.9-1.3 |
|
28 |
平均合闸速度2 |
0.4-0.8 |
|
29 |
触头分闸反弹幅值 |
Mm |
≤3 |
|
30 |
主导电回路电阻 |
μΩ |
≤50(630A)
≤45(1250A) |
|
31 |
触头合闸接触压力 |
N |
3100±200
(20KA/25KA/31.5KA) |
|
32 |
额定操作顺序 |
分-0.3s-合分-180s-合分 |
1平均分闸速度是指断路器触头刚分后6mm的平均速度
2平均合闸速度是指断路器触头全开距平均速度
|
