1. 产品用途

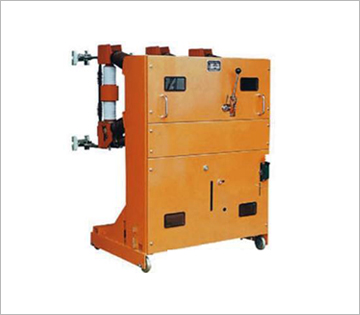

ZN23—40.5/1600—25型户内高压真空断路器是三项交流50HZ的户内配电装置，配有CT10A型弹簧操动机构或CD10Ⅲ型电磁操动机构。
2. 适用范围
适用于交流配电系统的保护和控制，以及电弧炉变压器等频繁操作场所，不适用于易燃易爆等危险场所。
3. 环境条件
⑴ 环境温度
上限 +40℃
下限 一般地区-10℃，高寒地区-25℃。
⑵相对湿度：日平均不大于95%，月平均不大于90%；饱和正气亚日平均不大于2.2╳10-3Mpa，月平均不大于1.8╳10-3Mpa。
⑶海拔高度不超过1000m；
⑷无腐蚀性气体；
⑸无经常性剧烈振动。
4. 主要规格和技术参数
⑴额定电压：40.5kv；
⑵额定绝缘水平：1min工频耐压95kv，雷电冲击耐压（峰值）185kv；
⑶额定电流：1600A；
⑷额定短路开断电流：25KA;
⑸额定短路开断电流开断次数：8次；
⑹额定短路关合电流（峰值）：63KA；
⑺额定短时耐受电流（4s）:25KA；
⑻额定峰值耐受电流：63KA;
⑼额定操作顺序：分—0.3s—合分180s—合分；
⑽合闸时间：不大于75ms（弹簧机构）不大于200ms（电磁机构）；
⑾分闸时间：不大于60ms；
⑿额定开断、关合电容器组电流：400A；
⒀异相接地短路开断电流：21.7KA;
⒁机械寿命：6000次；
⒂动、静触头允许磨损累计厚度：各2mm；
⒃操动机构参数；
表一 弹簧操动机构
|
项目 |
单位 |
数据 |
|
储能电动机额定功率 |
W |
600 |
|
储能电动机额定电压 |
V |
~(110)、220、380—110、220 |
|
储能时间 |
S |
15 |
|
合闸电磁铁额定电压由独立电源供电的分闸电磁铁额定电压 |
V |
~(110)、220、380—110、220 |
|
过电流脱扣器额定电流 |
A |
5 |
|
辅助开关额定电流 |
A |
10 |
|
行程开关允许通过的持续电流 |
A |
2 |
注：括号内的额定电压仅按用户需要提供。
|
项目 |
单位 |
数据 |
|
220v合闸线圈电流 |
A |
147 |
|
220v合闸线圈电阻 |
Ω |
1.5±0.12 |
|
110v合闸线圈电流 |
A |
294 |
|
110v合闸线圈电阻 |
Ω |
0.38±0.03 |
|
220v分闸线圈电流 |
A |
2.5 |
|
220v分闸线圈电阻 |
Ω |
88±4.4 |
|
110v分闸线圈电流 |
A |
5 |
|
110v分闸线圈电阻 |
Ω |
22±1.1 |
⒅外形尺寸：高1805mm 深1410mm 宽1212mm
⒆总重量 500kg
5. 机械调整参数
⑴触头开距：220+3mm;
⑵触头接触压力：2900±300N;
⑶平均分闸速度：2.0±0.3m/s;
⑷平均合闸速度：0.75±0.2m/s;
⑸触头合闸弹跳时间：不大于3ms;
⑹三相分合闸不同期型：不大于2ms;
⑺油缓冲器缓冲行程：150-2
|
