关于景观式环保型非金属箱变，已填补了国内产外电气设备的空白，是箱变的换代趋势产品。采用特殊技术生产并通过国家级检测，经过多年的实际运行，尤其在城市及沿海多水地区未发现凝露水渍现象，且达到与环境相协调、增加美化点缀的效果，更显示其优越性能。
我国箱变的生产虽有一定的历史，但箱体大部分采用钢板及复合板制作。前者防腐能力差、价格昂贵，后者易变形、抗)中击及耐高温能力差，并且都不美观，外观很难与环境相协调，尤其是单层钢板制作的在抗曝晒、抗辐射及防凝露等方面更是不足。
当今城市环境要求越来越高，箱变不但要满足电气要求，还要与城市环保、人文景观相协调。世界很多地区，尤其是西欧国家很少使用金属而采用玻纤特种水泥箱体即景观式环保型非金属箱体。
质量方针:以先进的制造技术和优良服务,满足并超越用户不断增长的期望,创造行业知名品牌.
质量目标:产品出厂合格率100% 顾客满意率98%以上.
◆产品用途

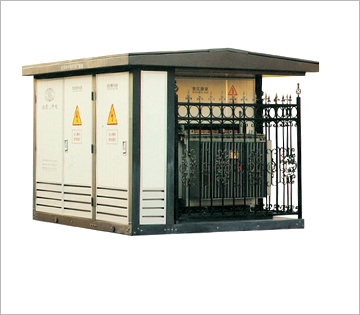

组合（箱式）变电站系三相交流50Hz，6-35KV的户内外组合式变配电成套装置。产品以合理的设计手段，使高压开关设备、变压器、低压电器元件有机地组合在一个或几个箱体内，该产品可适用于城市的生活小区、工矿企业、矿山、油田、码头、机场。也可以作为各种建设工地的临时性供电设备。
◆产品结构
1电站骨架结构采用槽钢及角钢制造，有较高的机械强度，外壳采用铝合金板等材料制造，表面光滑平整，产品美观大方，且具有较好的防腐性能。
2变电站各室之间均用隔板隔成独立的小室。
3顶盖为双层结构，以防止热辐射。
4变压器顶部装有排风扇，自动控制变压器室温度，增加空气对流降低室温。
5为T便于监视的检修，变压器室、低压室和高压室均设有照明装置，由门控制其开关。
6变电站可转动的连接部分均采用橡胶带密封，有较好的防潮能力。
◆正常使用环境条件
1海拔不超过1000M；
2周围空气温度上限+40℃下限-25℃；
3户外内风速不超过35M/S；
4相对温度日平均值不大于95%（25℃时）；月平均值不大于90%（25℃时）；
5无经常性剧烈振动的冲撞；
6没有水灾，爆炸危险和严重污秽，化学腐蚀的场所。
◆技术参数
低压开关柜技术数据
主开关采用HLA、HNB、DZX10、DW15、ME等、分路开关选用DZX10、DZ20等。
|
型号 |
额定电流A |
脱扣器额定电流A |
通断能力KA |
|
220 |
380 |
|
HLA-600 |
600 |
250,300,350,400,500,600 |
20 |
35 |
|
HNB-1200 |
1200 |
700,800,900,1000,1200 |
20 |
50 |
|
DZX10-100 |
100 |
25,30,40,50,63,80,100 |
___ |
30 |
|
DZX10-200 |
200 |
100,120,140,170,200 |
___ |
40 |
|
DZX10-630 |
630 |
200,250,300,350,400,500,630 |
___ |
60 |
|
DW15-200 |
200 |
100,160,200 |
___ |
20 |
|
DW15-400 |
400 |
200,315,400 |
___ |
25 |
|
DW15-630 |
630 |
315,400,630 |
___ |
30 |
|
DW15-1000 |
1000 |
630,800,1000 |
___ |
40 |
|
DW15-1600 |
1600 |
1600 |
___ |
40 |
|
DW15-2500 |
2500 |
1600,2000,2500 |
___ |
60 |
|
ME630-2500 |
630-2500 |
630,800,1000,1250,1600,2000,2500 |
___ |
105-130 |
高压断路器技术数据
|
型号 |
额定电压(KV) |
额定电流(A) |
额定短路开断电流(KA) |
|
ZN-35C或LN-35C或SN10-35 |
35 |
1250,1600 |
20、25、31.5 |
|
ZN-10或LN-10或SN10-10 |
10 |
1250,1600 |
25、31.5、40 |
高压负荷开关技术数据
|
型号 |
额定电压(KV) |
额定电流(A) |
|
FN5-10 |
10 |
400,630 |
|
FN16-10 |
10 |
630 |
变压器技术数据
|
型号 |
额定电压(KV) |
变比(KV/KV) |
容量(KVA) |
|
SZ7、SC8、S7 |
35 |
35/0.4～10 |
200～25000 |
|
BS7、S7、SC8 |
10 |
10/0.4 |
50～2500 |
电流互感器技术数据
|
型号 |
额定一次电流（A） |
额定二次电流（A） |
准确级次 |
10%倍数不小于 |
二次负荷（VA） |
|
LCZ-35 |
50～800 |
5 |
0.5/3 |
10 |
50 |
|
LZJC-10 |
200～1600 |
5 |
0.5/C |
|
|
|
LMZ-0.66 |
50～150 |
5 |
|
|
|
电压互感器技术数据
|
型号 |
额定电压(V) |
额定容量(VA) |
最大容量(VA) |
|
一次 |
二次 |
辅助二次 |
0.5级 |
1级 |
3级 |
|
JDJ2-35 |
35000 |
100 |
---- |
150 |
250 |
500 |
1000 |
|
JDJJ2-35 |
35000/√3 |
100/√3 |
100/√3 |
150 |
250 |
500 |
1000 |
|
FDZJ-10 |
10000/√3 |
100/√3 |
100/√3 |
50 |
80 |
200 |
400 |
避雷器技术数据
|
型号 |
额定电压(KV) |
残压峰值(KV) |
|
Y5W1-41/134 |
41 |
134 |
|
Y5W-12.7/50 |
10 |
50 |
|
