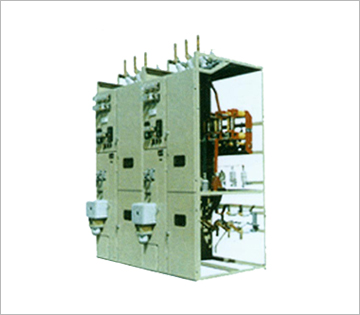

GG-1AF（Z）型高压开关柜
一.产品概述
GG-1A F（Z）型开关柜是一种防护型固定式金属封闭高压开关设备，广泛地运用于高压电动机的起动、投切运行等场合，可频繁操作，无爆炸、火灾等危险。
GG-1A F（Z）型系列开关柜防误程序锁功能齐全，性能可靠。真空断路器的真空绝缘度高，灭弧性强，使用寿命长，维护方便。
二.工作条件
1. 环境温度上限40℃，下限-10℃，高寒地区-25℃；
2. 相对湿度：日平均值≤95%；月平均值≤90%；
3. 使用环境：没有火灾、爆炸危险，没有严重污秽、化学腐蚀及剧烈震动等场所；
4. 安装地点垂直倾斜度不超过5°。
三.结构说明
开关柜框架由角钢焊接而成，面板及隔板均为薄钢板。一次器件和二次器件相互隔离各成系统。正面有门、操作面板和防误机构，侧面有防护板相隔。开关柜正面右上方是断路器室门，右下方是电缆室门。中间隔板将开关柜内部分为上下两部分。上部分有断路器分开。真空断路器、隔离开关操作机构等在断路器室内，电流互感器在中间隔板上；零序互感器等安装在电缆室内，断路器操作机构安装在柜体正面左下方。二次仪表及器件安装在仪表盘上和继电器室内。
上隔离开关关合与上下门的开闭受控于程序锁，当隔离开关关合时，上下门打不开；当上下门打开时，隔离开关合不上。
四.维护检修
1. 应保持配电间及柜体的干燥，清洁无杂物；
2. 真空断路器每操作1000次或隔六个月必须检查一次，观察超行程量，出现问题及时调整；
3. 操作机构等器件活动部位应有干净的润滑油；
4. 断路器如短路跳闸必须对主触头进行性能检查检测后方可投入使用；
5. 开关柜运行参数不得超过铭牌指定值；
6. 正常情况下真空断路器开合时发出蓝色光或白色光，如发出黄色光表明真空稍有泄漏，如发出红色光表时真空泄漏严重禁止使用。
7.
五.技术数据
1、主要技术数据
名称 |
单位 |
数据 |
备注 |
|
额定工作电压 |
KV |
3，6，10 |
|
|
额定工作电流 |
A |
400,630,1000,
1250,1600 |
|
|
最高工作电压 |
KV |
11.5 |
|
|
额定开断电流 |
KA |
20，25，31.5 |
|
|
额定关合电流(峰值) |
KA |
40,80 |
|
|
额定动稳定电流(峰值) |
KA |
40,80 |
|
|
热稳定时间 |
S |
4 |
|
|
操作方式 |
V |
CD:直流电磁220V;CT:交流弹簧220V |
|
|
外形尺寸 |
mm |
3170×1220×1240 |
高×宽×深 |
|
安装尺寸 |
mm |
1060×1060 |
4-φ13 |
|
重量 |
Kg |
1300 |
|
2、断路器调整参数
名称 |
单位 |
数据 |
|
额定开距 |
mm |
12+1-1 |
|
触头超行程 |
mm |
3+10 |
|
平均合闸速度 |
m/s |
0.4-0.6 |
|
平均分闸速度 |
m/s |
0.9-1.2 |
|
最小触头工作压力 |
N |
2000+200-200 |
|
允许合闸触头弹跳时间 |
ms |
≤5 |
|
三极不同期性 |
ms |
≤1 |
3、操动机构技术数据
机构型号 |
CD10I |
CD10II |
CT |
|
工作电压(V) |
DC220 |
DC220 |
AC220 |
|
工作电流 |
合闸 |
98 |
120 |
＜5 |
|
分闸 |
2.5 |
2.5 |
＜1.5 |
六.订货须知
订货时用户须提供下列资料：
- 主接线方案编号；
- 二次回路接线原理图，端子排列图，如端子无排列图时，按制造厂规定；
开关柜内的电器元件的型号、规格、数量。
|
