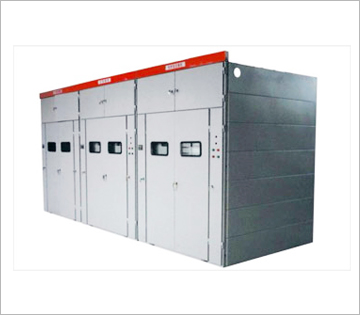

GGN－35型固定式高压开关柜
1.产品介绍：
GGN－35型固定式高压开关柜系三相交流50HZ单母线及单母线带旁路系统的户内成套设备，柜内配有ZN－40.5型真空断路器，作为35KV交流系统接收和分配电能之用，以及35KV变压器、电容器等用电设备控制和保护。
2.产品特点：
该产品满足GB3906－91《3－35Kv交流金属封闭开关设备》等标准要求，并且有如下特点：
1、真空断路器的框架为手车式，可推入柜内固定，装卸、维修方便；
2、柜内电气间隙大，主回路采用加强绝缘型的元器件，扩大了产品对环境的使用
范围；
3、上、下隔离开关具有明显隔离端口，停电安全可靠；
4、具有可靠的机械和电器联锁及防误性能，保证了操作的安全性和可靠性。
3.产品技术参数：
项目 |
单位 |
参数 |
|
额定电压 |
KV |
35 |
|
最高工作电压 |
KV |
40.5 |
|
额定绝缘水平 |
1min工频耐压 |
KV |
95 |
|
额定雷电冲击电压 |
KV |
185 |
|
额定频率 |
HZ |
50 |
|
母线电流 |
A |
1250；1600；2000 |
|
分支母线电流 |
A |
630；1000；1250；1600； |
|
4s额定热稳定电流 |
KA |
20；25；31.5 |
|
额定动稳定电流 |
KA |
50；63；80 |
|
断路器额定短路开断电流 |
KA |
20；25；31.5 |
|
断路器额定短路关合电流 |
KA |
50；63；80 |
|
配用断路器（配用机构） |
|
ZN-40.5真空断路器（电磁，弹簧） |
|
外形尺寸 |
分支母线电流1600A及以下 |
mm |
1818*3000*3300 |
|
分支母线电流1600A及以上 |
|
