一、概述
我公司推出的多功能电力仪表系列(LED显示方式)，主要包括72型（XSY720E）、96型（XSY960E）两种开孔尺寸的产品，具有可编程测量、显示、变送输出、数字通讯和电能脉冲输出等功能（由于开孔尺寸限制，72型不带脉冲输出和变送输出），能够完成电量测量、电能计量、数据显示、采集及传输，可广泛应用变电站自动化、配电自动化、智能建筑、企业内部电能测量、管理、考核。测量精度为0.5级，实现LED现场显示和远程RS-485数字接口通讯（采用MODBUS-RTU 通讯协议）。
二、性能参数
|
性能 |
参数 |
|
输
入
测
量
显
示 |
配电网络 |
单相、三相三线、三相四线 |
|
电
压 |
额定值 |
AC100V、220V、380V(订货时请注明) |
|
过负荷 |
测量：1.2倍 瞬时：2倍/10s |
|
功 耗 |
<0.1VA(每相) |
|
阻 抗 |
>1MΩ |
|
精 度 |
精度等级：0.5，RMS(真有效值)测量 |
|
电
流 |
额定值 |
AC1A、5A (订货时请注明) |
|
过负荷 |
测量：1.2倍 瞬时：2倍/10s |
|
功 耗 |
<0.4VA(每相) |
|
阻 抗 |
<10mΩ |
|
精 度 |
精度等级：0.5，RMS(真有效值)测量 |
|
频 率 |
40~65Hz，精度等级：±0.2Hz |
|
功 率 |
三相总有功、无功 精度：0.5 |
|
电 能 |
四象限电能计量 有功精度0.5，无功精度1 |
|
显 示 |
切换、循环3排LED显示（可编程设置） |
|
电 源 |
工作范围 |
AC、DC 85V~265V |
|
功 耗 |
≤4VA |
|
输 出 |
数字接口 |
RS-485、MODBUS-RTU协议 |
|
脉冲输出 |
2路电能脉冲输出，光耦继电器（72型无） |
|
开关量输入 |
4路开关量输入，干接点方式 |
|
Ri<500Ω接通，Ri>100kΩ断开 |
|
开关量输出 |
2路继电器输出 |
|
继电器触点容量：5A/250V AC；5A/30V DC |
|
环 境 |
工作环境 |
-10~55℃ 海拔≤2000m，93%RH，不结露，无腐蚀性气体 |
|
储存环境 |
-30~70℃ |
|
安 全 |
耐 压 |
输入和电源>2kV；输入和输出>2kV；电源和输出>2kV |
|
绝 缘 |
输入、输出、电源对机壳>5MΩ |
三、选型
四、产品规格
|
外形型号 |
面框尺寸 |
屏装配合尺寸 |
开孔尺寸 |
安装总长 |
备注 |
|
72型 |
72×72 |
66×66 |
67×67 |
71 |
|
|
96型 |
96×96 |
90×90 |
91×91 |
71 |
|
|
42型 |
120×120 |
110×110 |
111×111 |
115 |
|
五、外型尺寸及接线方式
1、外型尺寸
（2）XSY720E
72型
（3）XSY960E
96型

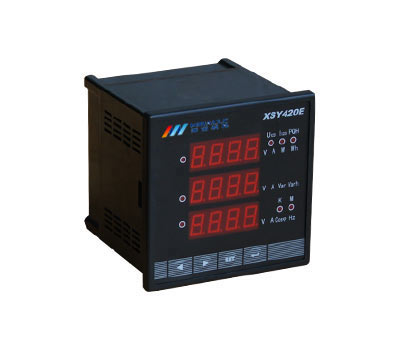

（4）XSY420E
|
|
|
|
|
|
|
|
 |
|
